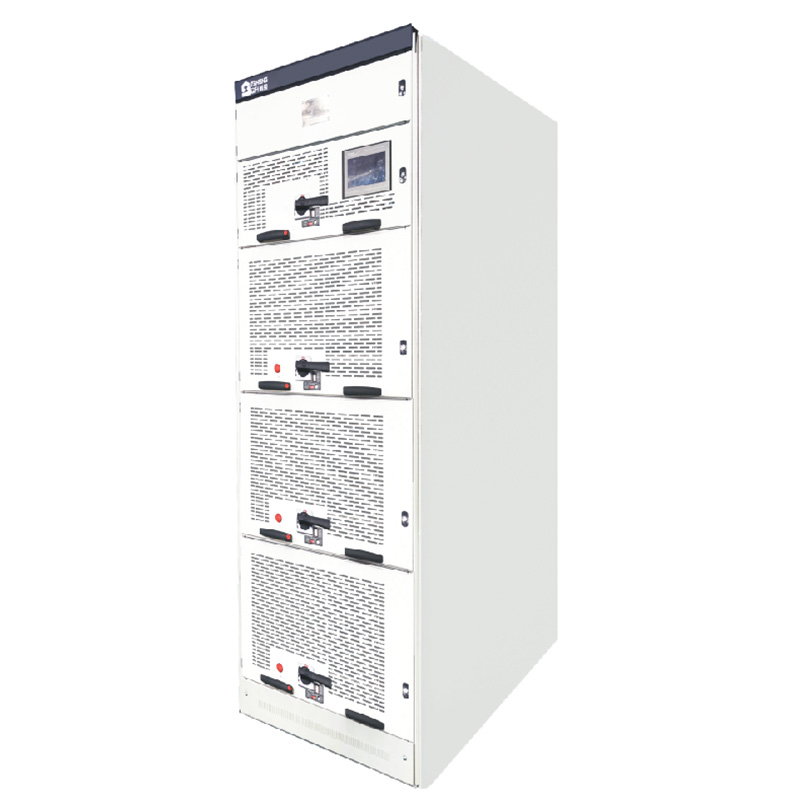

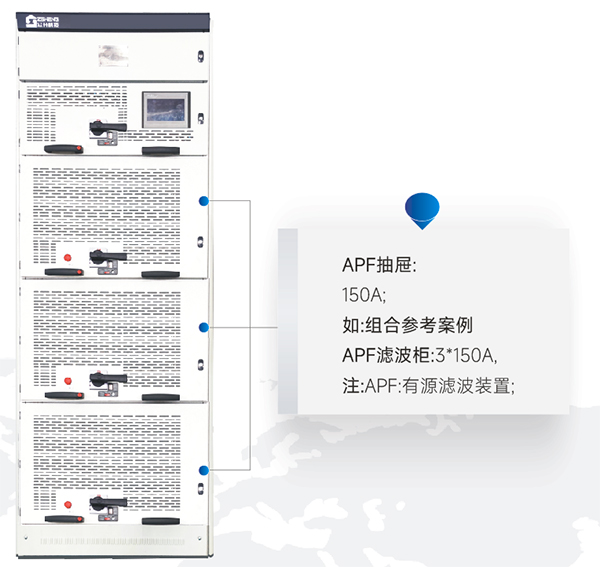

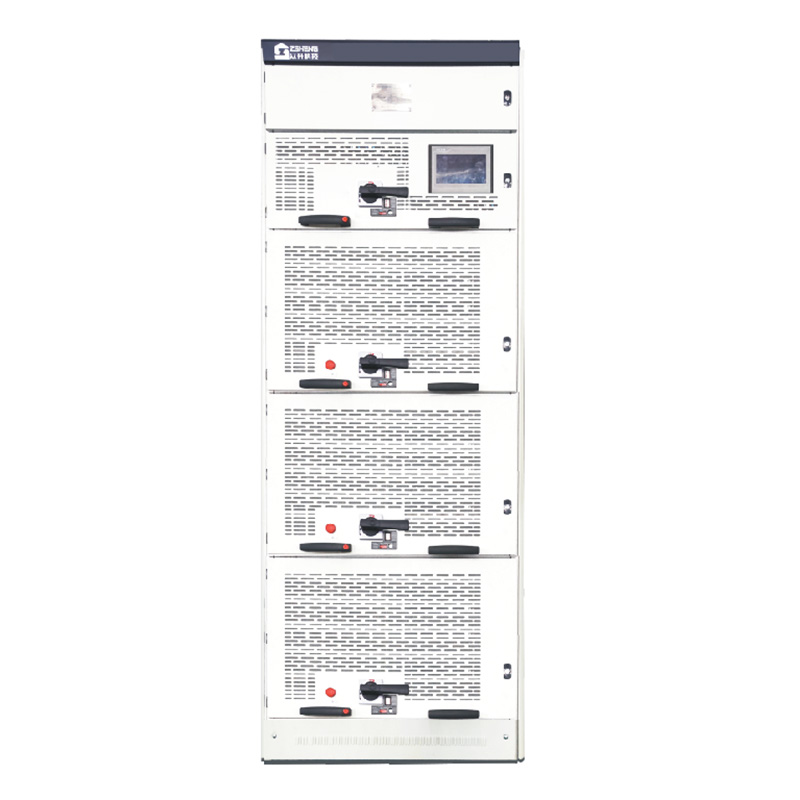

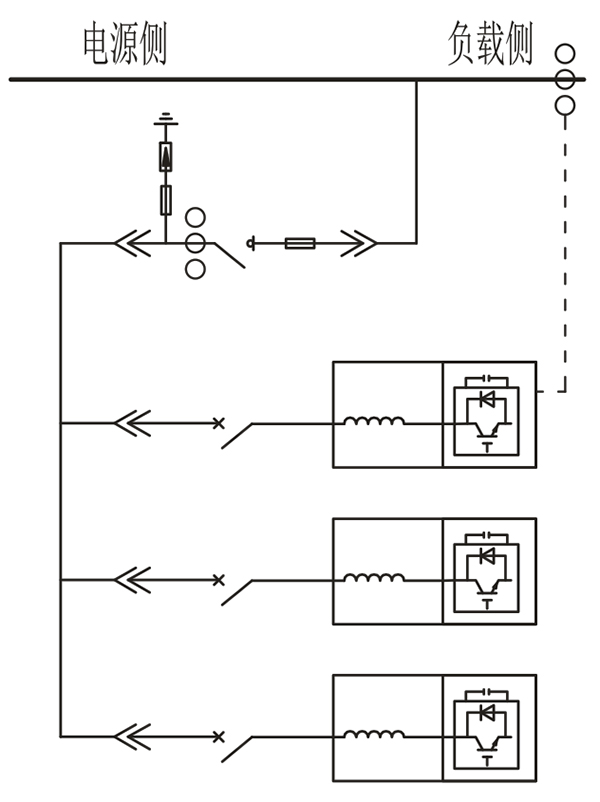

APF装置：主塑壳断路器、集中监控屏、快速熔断器、分支塑壳断路器、APF功率模块单元等元器件构成。

APF装置灵活运用GCS/MNS低压抽出式开关柜结构特点，柜内带电母线做到了全封闭式防护等级。各功率补偿单元延用抽屉式结构，单元与单元之间独立运行，互不影响。各抽屉配备闭锁机构，塑壳合闸后闭锁抽屉摇进摇出机构，确保装置运行安全。单元内部设计独立风道，强排风机接受温度控制器控制自动启停，严格控制单元内部温升。

APF装置抽屉单元内部具有智能监控功能,通过调节IGBT器件的导通、关断，实现反向谐波电流输出与停止。

APF装置应用场所中频炉、电弧炉、点焊机、精炼炉、变频器、电机类负载、整流负载、轧机、后台服务器、高频类负载等。

1：系统额定工作电压：AC400V,装置能在1.1倍额定电压下长期运行；

2：额定工作频率：50Hz；

3：额定滤波容量：450A；

4：防护等级：IP30；

5：有源滤波控制开关类型：IGBT；:

6：主进线开关类型：塑壳断路器、快速熔断器；

7：分支开关类型：分支塑壳断路器；:

8：保护功能：过载保护、短路保护、过欠压保护功能、自动复归检测功能、智能巡检功能；
