有源滤波器：电力系统的谐波克星
**
在现代电力系统中，随着科技的飞速发展，各类电子设备如雨后春笋般广泛应用。然而，这些设备在为我们带来便利的同时，也给电力系统带来了一个棘手的问题 —— 谐波污染。从工厂中的大型电机，到商业建筑里的变频空调，再到医院的精密医疗设备，大量非线性负载的使用使得电力系统的电压、电流波形发生畸变，谐波问题愈发严重。
谐波的危害不容小觑。它不仅会影响供电质量，导致电压波动和闪变，使得依赖稳定电压的设备无法正常工作；还可能引发无功补偿设备的误动作，使功率因数下降，增加变压器及供电线路的损耗，造成能源的浪费。更为严重的是，谐波还可能对其他运行设备产生干扰，引发故障，影响整个电力系统的安全稳定运行。例如，在半导体制造行业，谐波可能导致芯片制造设备出现偏差，降低产品合格率；在通信行业，谐波会干扰通信信号，影响通信质量。
为解决这一难题，有源滤波器（Active Power Filter，简称 APF）应运而生，成为守护电力系统的 “科技卫士”。
工作原理：主动出击，精准补偿

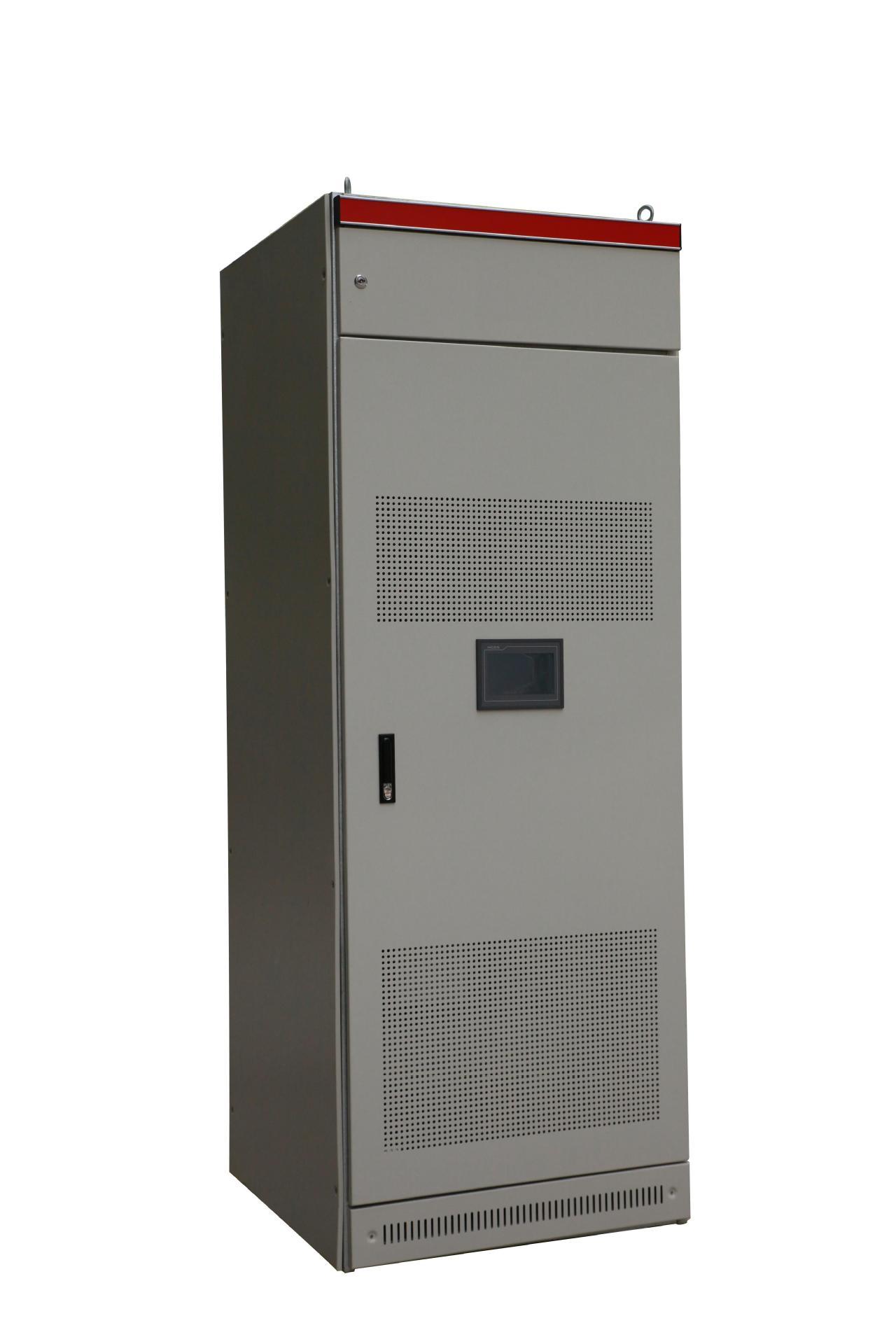

有源滤波器是一种基于现代电力电子技术和高速 DSP 器件数字信号处理技术的新型电力电子装置。它主要由指令电流运算电路和补偿电流发生电路两大部件组成。
指令电流运算电路宛如有源滤波器的 “智慧大脑”，能够实时监控线路中的电流。它将模拟电流信号快速转换为数字信号，并通过高速 DSP 处理器对信号进行精准处理，运用复杂而精妙的算法，分离出其中的谐波与基波。随后，该电路以脉宽调制（PWM）信号的形式向补偿电流发生电路输送驱动脉冲。
补偿电流发生电路则如同一位训练有素的 “执行者”，在接收到 PWM 驱动脉冲后，迅速驱动 IGBT 或 IPM 功率模块，生成与电网谐波电流幅值相等且极性相反的补偿电流。这一补偿电流如同一个 “谐波杀手”，被精准注入电网，与电网中的谐波电流相互抵消，从而实现谐波电流的有效补偿，主动消除电力谐波，使电网电流恢复到接近正弦波的状态。
显著优势：全方位超越传统
与传统的无源 LC 滤波器相比，有源滤波器具有诸多显著优势，这些优势使得它在谐波治理领域脱颖而出。
动态跟踪补偿
传统无源滤波器只能对固定频率的谐波进行补偿，一旦电网中的谐波频率或幅值发生变化，其补偿效果就会大打折扣。而有源滤波器则能够实现动态跟踪补偿，无论谐波如何变化，它都能迅速做出响应，实时调整补偿电流，确保始终高效地滤除谐波。例如，在工业生产中，随着生产设备的启停和运行状态的变化，谐波情况也会不断改变，有源滤波器能够轻松应对这种复杂多变的工况，始终保持良好的滤波效果。
滤波范围广且效率高
有源滤波器能够同时滤除多次及高次谐波，对 2~25 次甚至更高次的谐波都能进行有效治理，可广泛应用于各种复杂的电力环境。其滤波效率极高，能将电网中的谐波含量降低到极低水平，使配电网更加清洁高效，轻松满足国标对配电网谐波的严格要求。
不受系统参数影响
无源滤波器的性能受系统阻抗影响严重，容易出现谐波放大和共振的危险，一旦发生，不仅无法有效治理谐波，还可能加剧电力系统的不稳定。而有源滤波器则不受系统阻抗的影响，无论系统参数如何变化，它都能稳定可靠地工作，为电力系统提供持续稳定的谐波治理保障。
体积小、重量轻
有源滤波器采用先进的电力电子技术和紧凑的设计结构，体积小、重量轻，便于安装和维护。这一优势在空间有限的场合，如商业建筑的配电室、数据中心的机房等，显得尤为重要，它可以在不占用过多空间的情况下，为电力系统提供强大的谐波治理功能。
应用场景：广泛覆盖，守护各行业电力安全
有源滤波器凭借其卓越的性能，在工业、商业和机关团体的配电网中得到了广泛应用，为众多行业的电力系统保驾护航。
工业领域
在电解电镀企业，生产过程中使用的大量整流设备会产生丰富的谐波，严重影响电力系统的稳定性和设备的使用寿命。有源滤波器能够有效滤除这些谐波，降低设备故障率，提高生产效率，保障生产的连续性。
石化企业的生产装置复杂，大量电机、变频设备等非线性负载并存，谐波问题突出。有源滤波器的应用可以改善电能质量，减少设备损耗，降低能源消耗，为石化企业的安全生产和节能减排提供有力支持。
商业领域
大型商场及办公大楼中，照明系统、空调系统、电梯等设备众多，且多为非线性负载，容易产生谐波污染。有源滤波器可以提高功率因数，降低电费支出，同时保障各类电器设备的正常运行，为商场和办公场所提供稳定可靠的电力环境。
特殊行业
在精密电子企业，生产过程对电力质量要求极高，微小的谐波干扰都可能影响产品质量。有源滤波器能够为其提供近乎完美的电力供应，确保电子产品的高精度制造。
机场 / 港口的供电系统承担着保障航空、航运设备正常运行的重任，不容有丝毫差错。有源滤波器可以有效消除谐波，保障通信、导航等关键设备的稳定运行，为航空和航运安全提供坚实保障。
医疗机构中的医疗设备精密且敏感，对供电质量要求苛刻。有源滤波器能够满足医疗设备对电力的高要求，确保医疗设备的准确运行，为患者的诊断和治疗提供可靠的电力支持。
应用效果：看得见的电力质量提升
有源滤波器的应用效果显著，为用户带来了实实在在的好处。
高效滤除谐波
能够高效地滤除负荷电流中 2~25 次的各次谐波，使电网电流波形更加接近正弦波，大大降低了谐波含量，提升了供电质量。以某商业综合体为例，在安装有源滤波器之前，其低压配电网的谐波总畸变率高达 15%，严重影响了各类电器设备的正常运行。安装有源滤波器后，谐波总畸变率迅速降至 3% 以下，满足了国标要求，商场内的照明灯具不再闪烁，空调系统运行更加稳定，电梯运行也更加平稳。
自适应跟踪补偿
具有自适应跟踪补偿能力，能够自动识别负荷整体变化及负荷谐波含量的变化，迅速跟踪补偿。其响应速度极快，80 微秒即可响应负荷变化，20 毫秒就能实现完全跟踪补偿。在工业生产中，当生产设备突然增加或减少负荷时，有源滤波器能够瞬间调整补偿策略，确保电力系统始终处于稳定状态。
改善系统不平衡
能完全消除因谐波引起的系统不平衡，在设备容量许可的情况下，根据用户设定补偿系统基波负序和零序不平衡分量，并适度补偿无功功率，有效改善系统不平衡状况。这对于一些对三相电压平衡要求较高的设备，如三相电机等，具有重要意义，可延长设备使用寿命，提高设备运行效率。
多重保护与经济运行
除了强大的谐波抑制和无功补偿功能外，有源滤波器还具备多种保护功能，如过流、过压、欠压、温度过高、测量电路故障、雷击等，为装置和电力系统的安全运行提供全方位保障。同时，在负荷较轻时，有源滤波器能够自动退出运行，充分考虑了运行的经济性，避免了不必要的能源消耗。
在电力系统面临日益严重的谐波问题的今天，有源滤波器以其先进的技术、卓越的性能和广泛的应用效果，成为解决谐波问题的最佳选择。它不仅能够提升电力质量，保障各类设备的正常运行，还能为用户节省能源、降低成本，为电力系统的安全稳定运行和可持续发展做出重要贡献。无论是工业企业、商业机构还是特殊行业，都应积极引入有源滤波器，共同打造一个清洁、高效、稳定的电力环境。
